Az ajtó zsanérjának szétszerelése és összeszerelése (3)
Megoldás
Minden karbantartási művelet előtt kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót az aljzatból.
A készülékek mozgatásakor mindig vigyázzon, nehéz gépek esetén két embernek kell mozgatnia.
Mindig használjon védőkesztyűt és zárt lábbelit.
Felhívjuk figyelmét, hogy az önjavítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, ha nem megfelelően hajtják végre
HOGYAN KELL SZERELNI ÉS SZERELNI AJTÓPÁRNÁT
1. Fedél

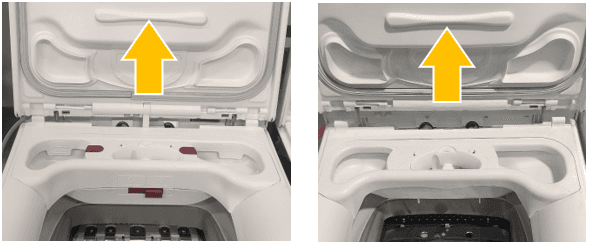

Emelje fel a fogantyút a fedél felemeléséhez.

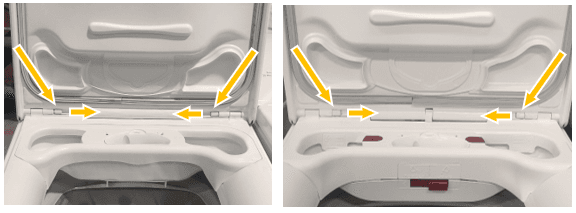

Távolítsa el a két zsanér csapot belül. (az alábbiakban két különböző verziót láthat)
Emelje fel a fedelet és vegye le. (az alábbiakban két különböző verziót láthat)
Összeszereléskor ismételje meg ezeket a lépéseket fordított sorrendben.
Mielőtt beavatkozna a berendezésbe, helyezzen védelmet a dob fölé annak megakadályozása érdekében, hogy apró alkatrészek esjenek a kádba.
2. Vezérlőpult
Helyezzen egy csavarhúzót az oldalsó résekbe az ábra szerint, először az egyik, majd a másik oldalon, mindig ügyelve arra, hogy védelmet helyezzen a szekrény és a csavarhúzó közé, hogy elkerülje a festék karcolódását.
Húzza lefelé a kezelőpanel enyhe kiszélesítését és a rögzítő kapcsok rögzítését.
Emelje meg kissé a kezelőpanel elülső részét.
Mozgassa hátul felé.
2.1 Összeszerelés
Vezesse be a kezelőpanelen található futócsapokat (1) a mosógép oldalán található sínekbe (2).
Forgassa előre.
Nyomja előre a kezelőpanelt, amíg teljesen be nem akszik.
Nyissa ki a felső vágógyűrűt.
Válasszuk le az üreges tömítést a felső oldalról
3. Bellow seal
Távolítsa el a bal és a jobb oldali panelt (lásd a vonatkozó fejezetet).
Távolítsa el a vezetékeket a különféle támaszokról (a nyilak jelzik).
Csavarhúzóval nyissa ki a bilincset, ügyelve arra, hogy ne perforálja az üreges tömítést és ne törje el a reteszelő gyűrűt.
Távolítsa el az orrát, ügyelve arra, hogy ne tönkretegye a 2 alapot.
Újraszereléskor.
Kenje meg a beömlőnyílás teljes részét, amelybe az orrtömítést be kell helyezni.
Kenje meg a tömítőgyűrűt a beömlő nyílásba.
(Az alsó részt a nyilak nem jelzik, mert rejtve van.)
A két ülés, a bemeneti ülés és az orrtömítés tömítésének kenése után.

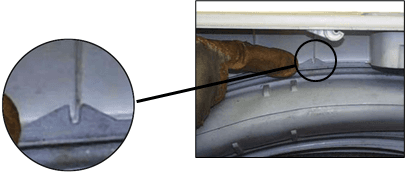

Keresse meg a referencia szimbólum helyzetét a bemenet szélén.
(szemléltető fotó, eltérhet a mosógép modelljétől)
A referencia szimbólum helyzete az üreges tömítésen.
Helyezze be a tömítést a bemenet és a hegesztett kád közé.
Helyezze a két referenciát úgy, hogy megegyezzenek.
Helyezze be a tömítést a betöltő bemeneti ülésbe.
Kenje meg a reteszelő gyűrűnek azt a részét, amelyet be kell illeszteni az üreges tömítésbe
szorosan rögzítse a hegesztett kádhoz.
Kenje meg a nyíl által jelölt tömítőgyűrűt.
Helyezze be a reteszelő gyűrűt az üreges tömítés és a bemenet közé.
(szemléltető fotó, eltérhet a mosógép modelljétől)
Ellenőrizze, hogy az orsó pontosan be van-e helyezve, és hogy a referenciahornyok megfelelően vannak-e elhelyezve.
Mindkét oldalról.
Ellenőrizze, hogy a rögzítőgyűrű tökéletesen illeszkedik-e az ülésbe az egész kerületen.
Csatlakoztassa a reteszelő gyűrű két végét.
Húzza meg csőkulccsal (vigyázzon, ne törje el a gyűrűt).
Ismételje meg az ezzel a reteszelő gyűrűvel végzett műveleteket úgy, hogy a reteszelő gyűrű rögzíti az üreges tömítést a bemeneti nyíláshoz.
4. Oldalpanelek
Az oldalsó panelek eltávolításával hozzáférhet a mosógép minden részéhez.

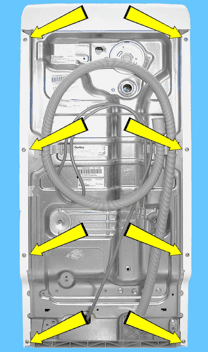

Csavarja ki azokat a csavarokat, amelyek a jobb vagy a bal oldali panelt (a készülék elölről nézve) a hátsó panelhez rögzítik.
Mozgassa a mosógép hátulja felé
lehetővé téve annak eltávolítását a felső vezetőkből, amelyeket a rajz nyilai jelölnek.
5. Elektronikus nyomáskapcsoló
Távolítsa el a kezelőpanelt (lásd a vonatkozó bekezdést).
Csúsztassa le a csatlakozót.
Nyomja meg azokat a füleket, amelyek a házhoz rögzítik, és távolítsa el.
Húzza ki a kis csövet, amely összeköti a nyomókamrával.
Összeszereléskor ismételje meg ezeket a lépéseket fordított sorrendben.
Ha bármit cserél, kérjük, olvassa el a javítandó készülékkel kapcsolatos pótalkatrészek listájában szereplő kódot.
Távolítsa el az ajtózár vezetékeit a nyilakkal jelölt kábeltömszelencékről.
Nyissa ki azt a zárógyűrűt, amely rögzíti az üreges tömítést a bemeneti nyíláshoz, és vegye le az üléséről.
Csavarja ki a beömlő nyílást a hátsó panelhez és az előlaphoz rögzítő két csavart.
Bal oldal
Csavarja ki a beömlő nyílást a hátsó panelhez és az előlaphoz rögzítő két csavart.
Jobb oldal
Távolítsa el a csatlakozókat
Szélesítse / bontsa azokat a bilincseket, amelyek eltömítik a vízadagolóhoz vezető csöveket.
Húzza le a csöveket
Tolja a két rögzítőt (1) a készülék belseje felé, és egyidejűleg fordítsa el a mágnesszelepet (2) az óramutató járásával ellentétes irányba.
Vegye ki az üléséből
A bemeneti műveletek megkönnyítése érdekében helyezzen egy támaszt a motor alá.
Tolja előre a beömlőnyílást, hogy kihúzza a mágnesszelep tartóját a hátlapból, és kissé emelje fel.
(szemléltető fotó, eltérhet a mosógép modelljétől)
Távolítsa el a bemenetet az előlapról.
Oldja ki a jobb és a bal első rugót a bemenetről.
Távolítsa el a kábelcsatlakozót az ajtó késleltető rendszerből.
Belépés mágnesszelepekkel
Összeszereléskor ismételje meg ezeket a lépéseket fordított sorrendben
5. Vízadagoló
Emelje fel a fedelet.
Távolítsa el a mosószer-adagolót.
Távolítsa el a kezelőpanelt (lásd a vonatkozó bekezdést)
Szélesítse / törje meg a bilincseket, amelyek eltömítik a vízadagolóhoz vezető csöveket.
Húzza le a csöveket
Összeszereléskor használjon azonos jellemzőkkel rendelkező táborokat.
20,5 mm átmérővel
Oldja ki a füleket, amelyek a bemenethez rögzítik
